大学の土質力学の講義資料が
OCWなどとして公開されて
いるので、少し問題探求をして
みましょう。
有効応力、2011-6です。

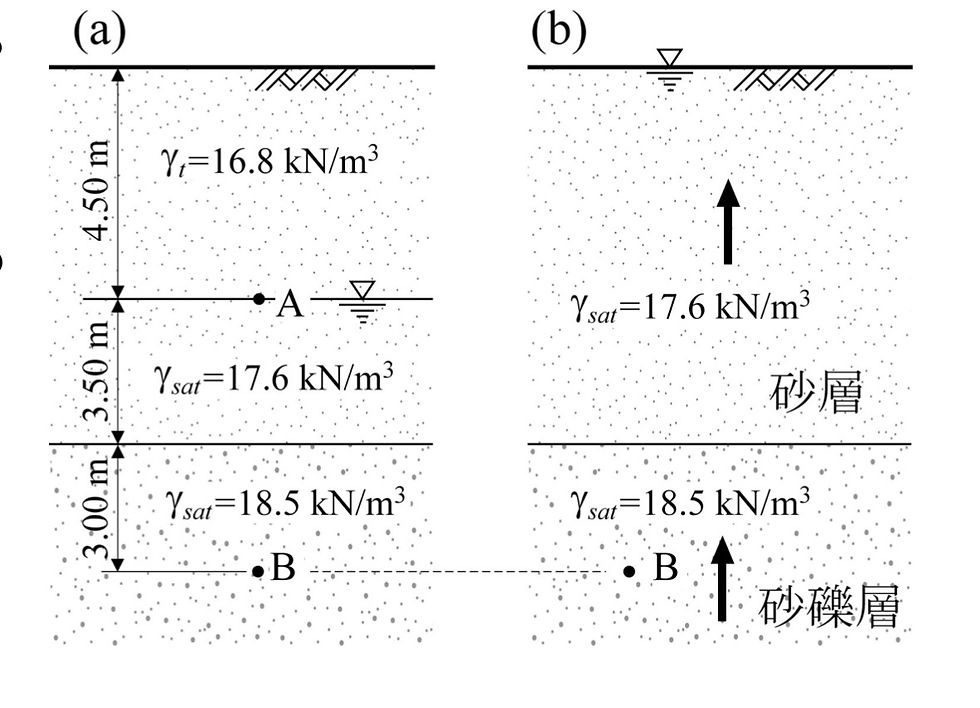

Q.図の砂層と砂礫層からなる水平な
成層地盤に作用する鉛直応力について，
次の問いに答えよ。
①地下水位が(a)図のようにA 点にあって，
静水状態であるとき，B 点に作用する
鉛直全応力，間隙水圧，鉛直有効応力を
それぞれ計算せよ。
②地下水位が上昇して(b)図のように
地表面に達し，その後も鉛直上向きの
浸透流が継続しているとき，B 点に
作用する鉛直有効応力を求めよ。なお，
このときの動水勾配は，砂層：i = 0.50，
砂礫層：i = 0.20 とする。
③砂層でボイリングが生ずるときの
動水勾配を求めよ。
A. ①土被り圧、有効応力原理の
問題ですね。
地下水位以下のγsatでは直接
有効応力が計算できないので、
γsubを計算しておきましょう。
γsub1=17.6-9.8=7.8 [kN/㎥]
γsub2=18.5-9.8=8.7 [kN/㎥]
∴σ’b=16.8×4.50+7.8×3.50+8.7×3.00
=129.0 [kN/㎡]
ub=9.8×6.5=63.7 [kN/㎡]
σb=129.0+63.7=192.7 [kN/㎡]
②
↑i×γw
🟤
↓γsub
上図のように上向きの
流れがあると、γsubがi×γw
分だけ小さくなります。
したがって、
γsub1-2=7.8-0.5×9.8=2.9 [kN/㎥]
γsub2-2=8.7-0.2×9.8=6.7 [kN/㎥]
∴σ'b=2.9×8.0+6.7×3
=43.3 [kN/㎡]
③限界動水勾配 ; icを求める
問題ですね。
上記②図で、
γsub=ic×γw となった時が
限界状態です。
∴ic=γsub/γw
=7.8/9.8=0.80 [無次元]
※答合わせ🖊️🔍⭕️、⭕️、⭕️
限界動水勾配は単なる水中単位体積
重量と浸透力との釣り合いなので、
図を書けば簡単です。
ちなみに、下向きの浸透力だと
有効応力がi×γw分だけ大きく
なります。
