2026.5. 30. Sat. ☀️.
大学の土質力学の講義資料が
OCWなどとして公開されて
いるので、少し問題探求をして
みましょう。
せん断、2013-8です。
Q.図の水平な地盤内の要素A に
作用する応力について，以下の問い
に答えよ。なお，要素A は地下水面
よりも上にあり，ここでの静止
土圧係数は，K0 =0.6 とする。
①要素A の水平面と鉛直面に
作用する垂直応力σv，σh をそれぞれ
求めよ。

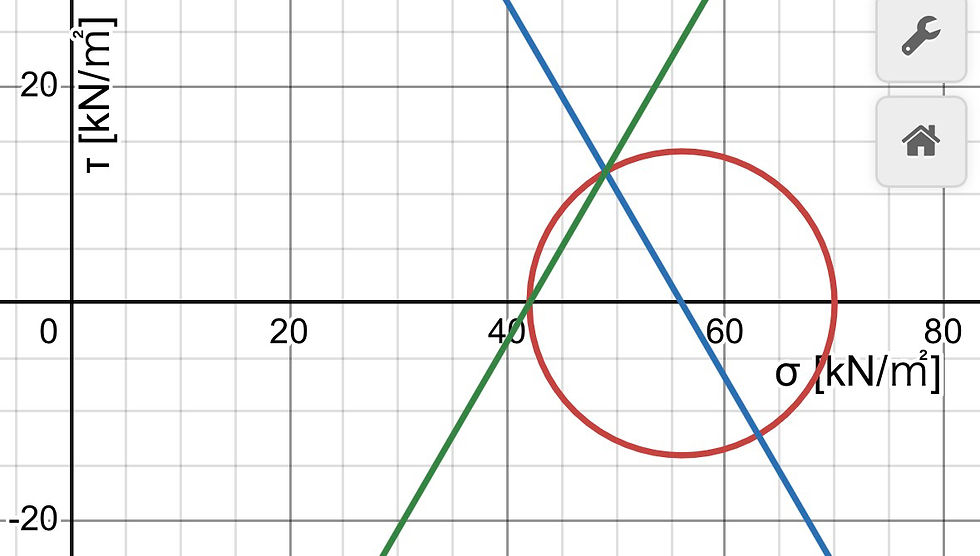

②要素A におけるモールの応力円を描き，
モール円の極P を示せ。
（水平面と鉛直面にせん断応力は
作用していないと仮定する。）
③水平面から反時計回りに60°傾いた
面に作用する垂直応力とせん断応力の
値を求め，モール円上に対応する座標を示せ。
A. ①モール円の理解度
問題ですね。
σv=γt×z=17.5×4=70.0 [kN/㎡]
K0=σh/σv より
σh=K0×σv=0.6×70=42.0 [kN/㎡]
②
③
モール円の半径
τm=(70-42)/2=14.0 [kN/㎡]
モール円の中心
σm=(70+42)/2=56.0 [kN/㎡]
∴σa=42+14/2=49.0 [kN/㎡]
τa=14/2×√3=12.1 [kN/㎡]
※答合わせ🖊️🔍⭕️、⭕️、⭕️
円周角の定理より、幾何的に
求められるところが便利です。
