2026.6.8. Mon.☁︎.
大学の土質力学の講義資料が
OCWなどとして公開されて
いるので、少し問題探求をして
みましょう。
土のせん断、2009-10です。

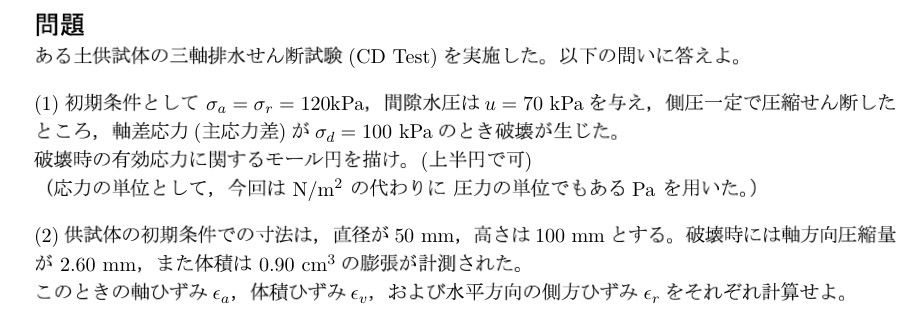

Q.
A. ①
CDなので、有効応力円しか
存在しません。
σ1f'=120+100-70=150.0 [kPa]
σ3f'=150-100=50.0 [kPa]
有効応力円
σ'm=(150+50)/2=100.0 [kN/㎡]
τ’m=(150-50)/2=50.0 [kN/㎡]
図の赤線が有効応力円です。
１つの側圧しか設定されていないので
何とも判断できませんが，仮に粘着力
c'=0とおけば
sinφ'=τ’m/σ’m
=50/100
φ'=asin(50/100)
=30.0 [°]
②軸ひずみ: εa=2.6/100×100=2.6[%]
体積: V=π×5^2/4×10=196.34 [㎤]
∴εv=ー0.9/196.34×100=ー0.458 [%]
εv=εa+2×εr
εr=(εv-εa)/2=(-0.458-2.6)/2=1.529 [%]
※答合わせ🖊️🔍⭕️、⭕️
