2026.6.10. wed. ☀️.
大学の土質力学の講義資料が
OCWなどとして公開されて
いるので、少し問題探求をして
みましょう。
土のせん断、2008-10です。

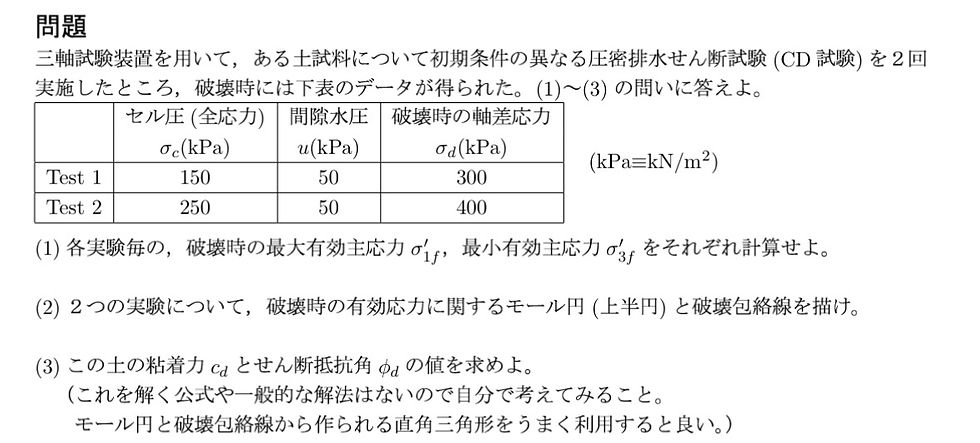

Q.
A. ①
Test 1; σ1’f=150+300-50=400 [kN/㎡]
σ3’f=150-50=100 [kN/㎡]
σ'ma=(400+100)/2=250 [kN/㎡]
τ'ma=(400-100)/2=150 [kN/㎡]
Test 2; σ1’f=250+400-50=600 [kN/㎡]
σ3’f=250-50=200 [kN/㎡]
σ'mb=(600+200)/2=400 [kN/㎡]
τ'mb=(600-200)/2=200 [kN/㎡]
②
③
幾何条件より、
sinφd=y/χ
χ=σ’mb-σ'ma
=400-250=150 [kN/㎡]
y=τ'mb-τ'ma
=200-150=50 [kN/㎡]
∴φd=asin(50/150)=19.5 [°]
sinφd=τ’ma/(cd/tanφd+σ’ma)
sin19.5(cd/tan19.5+250)=150
0.943cd+83.5=150
∴cd=(150-83.5)/0.943=70.5 [kN/㎡]
※答合わせ🖊️🔍⭕️、⭕️、⭕️
③のcdは3桁目に累積誤差が表れています。
