2026.7. 6. mon. ☔️.
大学の土質力学の講義資料が
OCWなどとして公開されて
いるので、少し問題探求をして
みましょう。
中間試験です。
Q.図1に示す地盤について，以下の問いに答えよ．
なお，水の密度 ρw = 1.00 Mg/m3
(= 1.00 g/cm3)，重力加速度 g = 9.80 m/s2
とする．
①地下水面より上の砂層の飽和度を求めよ．
ただし，地下水面の上下で間隙比は変化しない
ものとする．
②砂層の最大乾燥密度と最小乾燥密度が
それぞれ 1.68 Mg/m3，1.34 Mg/m3 で
あるとき，砂層の相対密度を求めよ．
ただし，最大乾燥密度と最小乾燥密度は，
それぞれ最小間隙比と最大間隙比における
乾燥密度である．
③盛土は，土取り場における含水比が 10.0%の
土試料を用いて，含水比を 15.0%に調整し，
乾燥密度1.60 Mg/m3 となるよう構築された．
盛土構築のために敷地面積1.00 m2 あたり
使用された土試料の，土取り場における
質量を求めよ．
④砂層底部における，全応力，間隙水圧，
有効応力を求めよ．
A.
①三相構造図を利用します。
上層
V= 61.74 [c㎥] m= 106 [g]
Va=18 (Air) ma=0
Vw=6 ←(Water) ←mw: 6
Vs= 37.74 ←(Solid) ←ms: 100
ρs=2.65
Vs=100/2.65=37.74 [㎤]
Va=24-6=18 [㎤]
e=24/37.74=0.636[無次元]
下層
V= 61.74 [c㎥] m= 124 [g]
Va=0 (Air) ma=0
Vw=24 ←(Water) ←mw: 24
Vs= 37.74 ←(Solid) ←ms: 100
ρs=2.65
∴Sr=6/24×100=25.0 [%]
②
ρmax=1.68 Mg/m3，
ρdmin =1.34 Mg/m3
e→0
1→1*ρs
ρd=ρs/(1+e)
e+ρs/ρd-1
∴emax=2.65/1.34-1=0.978 [無次元]
emin=2.65/1.68-1=0.577 [無次元]
e=24/37.74=0.636 [無次元] より
𝐷𝑟=(𝑒𝑚𝑎𝑥−𝑒)/(𝑒𝑚𝑎𝑥−𝑒𝑚𝑖𝑛)×100
=(0.978-0.636)/(0.978-0.577)×100
=85.3 [%]
③
V=62.5 [c㎥] m= 110 [g]→115
Va=9.04→4.04 (Air) ma=0
Vw=10→15 ←(Water) ←mw: 10→15
Vs= 38.46 ←(Solid) ←ms: 100
ρs=2.65
Vs=100/2.65=37.74 [㎤]
ρd=ms/V
1.6=100/V
V=100/1.6=62.5 [㎤]
Va=62.5-15-38.46=9.04 [㎤]
∴ρt=110/62.5=1.76 [Mg/㎥]
④
盛土層
γt=1.76×9.8=17.2 [kN/㎥]
砂層の地下水位より上について、
γt=106/61.74×9.8=16.8 [kN/㎥]
砂層の地下水位より下について、
γsat=(ρs+eρw)/(1+e)×g
=(2.65+0.636×1)/(1+0.636)×9.8=19.7 [kN/㎥]
γ'=19.7-9.8=9.9 [kN/㎥]

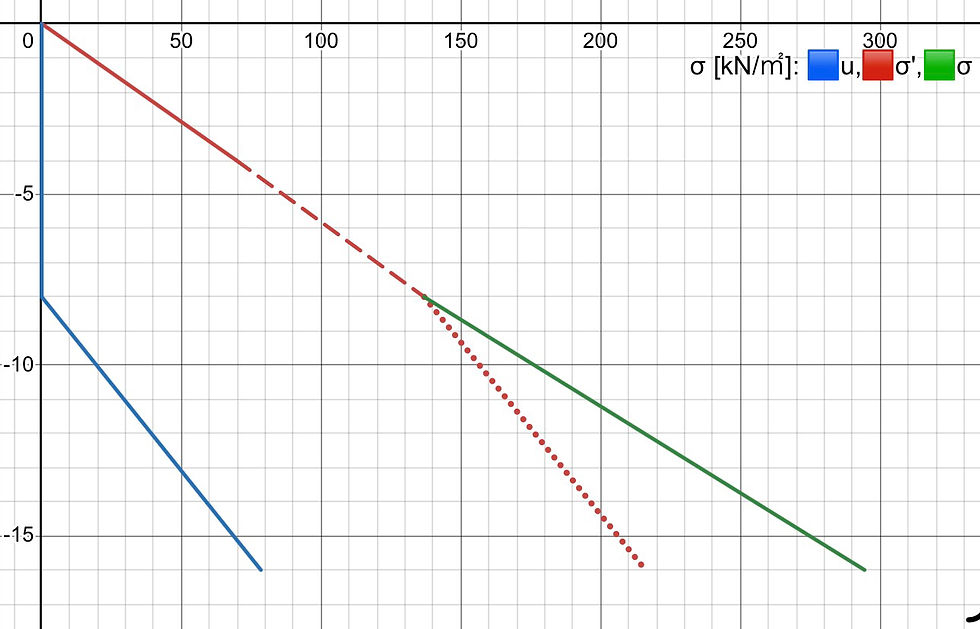

∴u=9.8×8=78.4 [kN/㎡]
σ'=17.2×4+16.8×4+9.9×8=215.2 [kN/㎡]
σ=78.4+215.2=293.6 [kN/㎡]
検; σ=17.2×4+16.8×4+19.7×8
=293.6 [kN/㎡]‥🆗
※答合わせ🖊️🔍‥🈖なし
数字の整理に三相構造図を使用
しています。
高校検定教科書にならって、Mg/㎥より
g/㎤が馴染みがあると思います。
