2026.8. 18. Tue.☀️.33℃.
大学の土質力学の講義資料が
OCWなどとして公開されて
います。また、少し古い教科書から
演習問題を探求してみましょう。
オーム社です。
Q.p.159, 演習問題[2] (一部改変)
ある乱さない土試料を用いて
一面せん断を行って、次の
結果を得た。
No.❶垂直力P, せん断力S
10×9.8=98 N, 10.1×9.8=99.0 N
No.❷P , S
20×9.8=196 N, 12×9.8=117.6 N
No.❸P , S
30×9.8=294 N, 14.5×9.8=142.1 N
No.❹P , S
40×9.8=392 N, 15×9.8=147 N
No.❺P , S
50×9.8=490 N, 16.0×9.8=156.8 N
供試体の直径6㎝×高さ2㎝
である。この土の強度定数
c, φを求めよ。
A.
断面積A’=28.27×10^-4
=0.002827 ㎡で全て割ると
No.❶; σ1=98/0.002827/1000=34.7 kN/㎡
τ1=99/0.002827/1000=35.0 kN/㎡
簡便にして
No.❷; σ2=196/2.827=69.3 kN/㎡
τ2=117.6/2.827=41.6 kN/㎡
No.❸; σ3=294/2.827=104 kN/㎡
τ3=142.1/2.827=50.3 kN/㎡
No.❹; σ4=392/2.827=139 kN/㎡
τ4=147/2.827=52.0 kN/㎡
No.❺; σ5=490/2.827=173kN/㎡
τ5=156.8/2.827=55.5 kN/㎡
∴φ=Atan0.148465×180/π=8.4 [°]
c=31.4 [kN/㎡]
※答合わせ🖊️🔍‥⭕️、⭕️

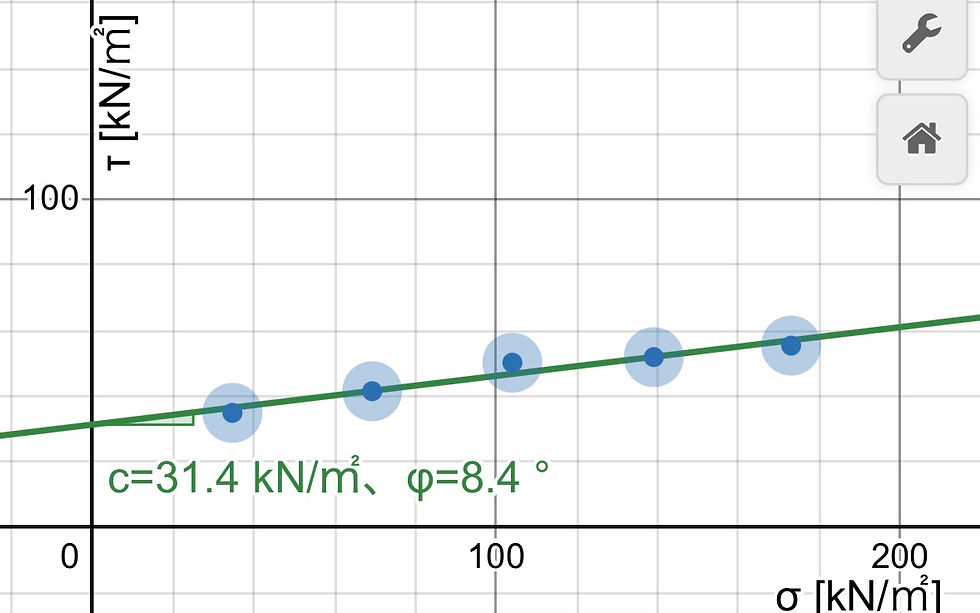

破壊強度線にグラフツールを使用
しています。
