大学の土質力学の講義資料が
OCWなどとして公開されて
います。また、少し古い教科書から
演習問題を探求してみましょう。
オーム社です。
Q.p.159, 演習問題[3] (一部改変)
ある乱さない土試料を用いて
一面せん断を行って、次の
結果を得た。
No.❶垂直力P, せん断力S
10×9.8=98 N, 13.7×9.8=134.3 N
No.❷P , S
20×9.8=196 N, 17.6×9.8=172.5 N
No.❸P , S
30×9.8=294 N, 21.4×9.8=209.7 N
No.❹P , S
40×9.8=392 N, 25.3×9.8=247.9 N
No.❺P , S
50×9.8=490 N, 29.1×9.8=285.2 N
供試体の直径6㎝×高さ2㎝
である。この土の強度定数
c, φを求めよ。
A.
断面積A’=28.27×10^-4
=0.002827 ㎡で全て割ると
No.❶; σ1=98/0.002827/1000=34.7 kN/㎡
τ1=134.3/0.002827/1000=47.5 kN/㎡
簡便にして
No.❷; σ2=196/2.827=69.3 kN/㎡
τ2=172.5/2.827=61.0 kN/㎡
No.❸; σ3=294/2.827=104 kN/㎡
τ3=209.7/2.827=74.2 kN/㎡
No.❹; σ4=392/2.827=139 kN/㎡
τ4=247.9/2.827=87.7 kN/㎡
No.❺; σ5=490/2.827=173kN/㎡
τ5=285.2/2.827=100.9 kN/㎡
∴φ=Atan0.437283×180/π=23.6 [°]
c=30.6 [kN/㎡]
※答合わせ🖊️🔍‥⭕️、⭕️

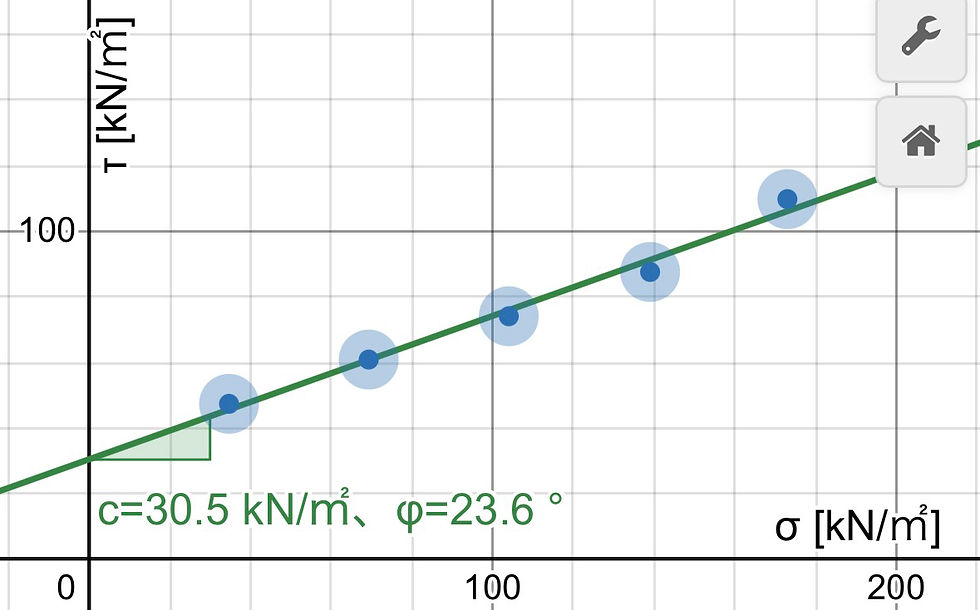

破壊強度線にグラフツールを使用
しています。
