土のアラカルト No.1205 OCW探求131
2026.9.17. thu. ☀️.29℃.
大学の土質力学の講義資料が
OCWなどとして公開されて
います。また、少し古い教科書から
演習問題を探求してみましょう。
土質力学(第6版)、河上先生 著、
森北出版社です。
Q.p.139, 問題[7.1] (一部改変)
ある試料について三軸圧縮試験を
行った結果、次のような値を得た。
全応力による粘着力と内部摩擦角を
求めよ。
拘束圧力 最大軸差応力
[kN/㎡] [kN/㎡]
①1×98=98 2.8×98=274.4
②2×98=196 5.7×98=558.6
③3×98=294 8.6×98=842.8
A.
(σ1-σ3)/2 (σ1+σ3)/2
①274.4/2=137.2 (98+98+274.4)/2=235.2
②558.6/2=279.3 (196+196+558.6)/2=475.3
③842.8/2=421.4 (294+294+842.8)/2=715.4

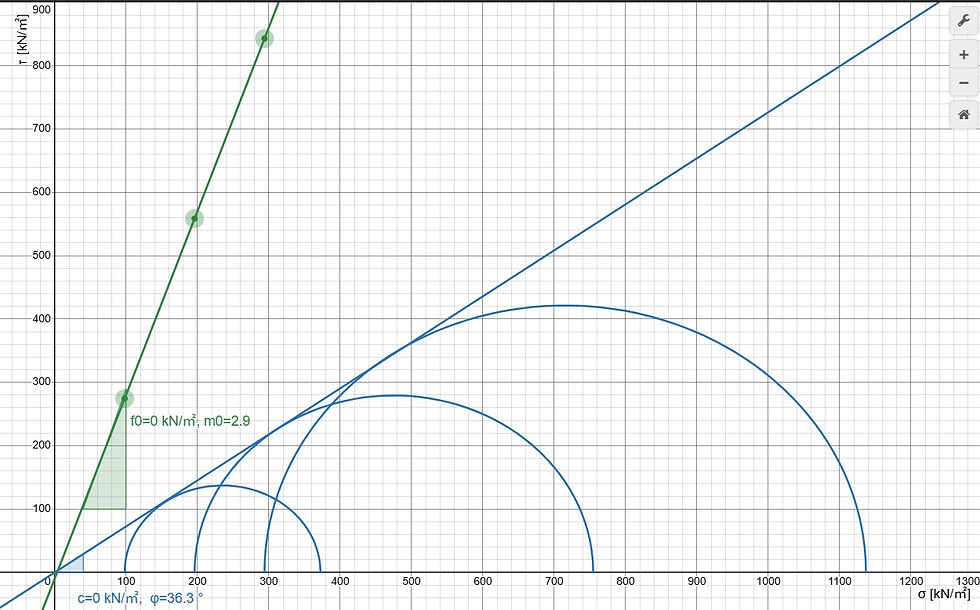

σ3 vs σ1-σ3 の関係から sinφ=m0/(2+m0) c=f0/(2×√(1+mo))より
∴φ=asin(2.9/(2+2.9))=36.3[°]
c=0
※答合わせ🖊️🔍‥⭕️、⭕️
